環保紙棧板纏繞機Ranpak PaperWrap

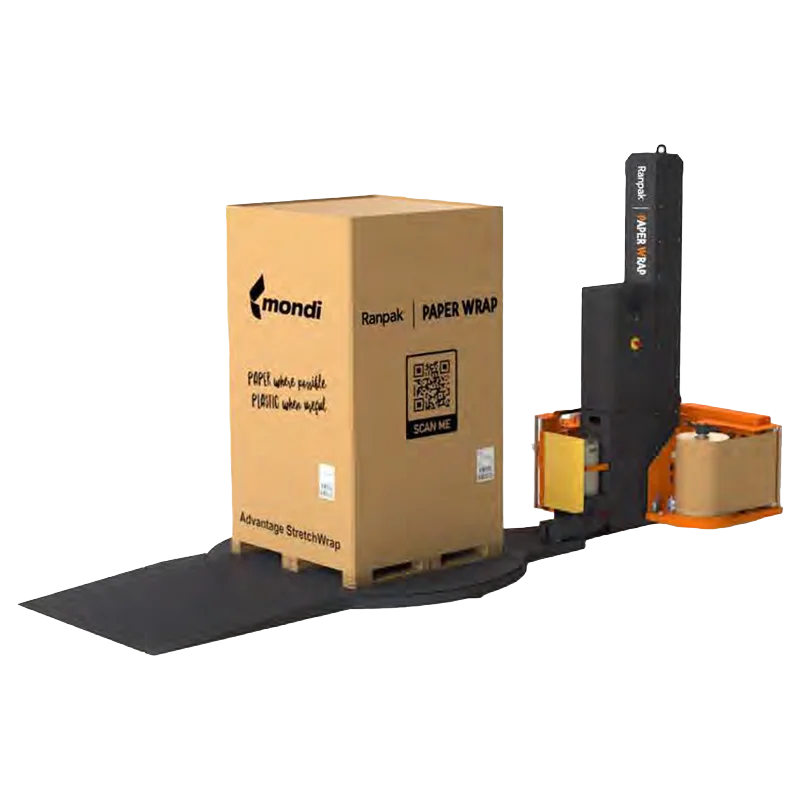

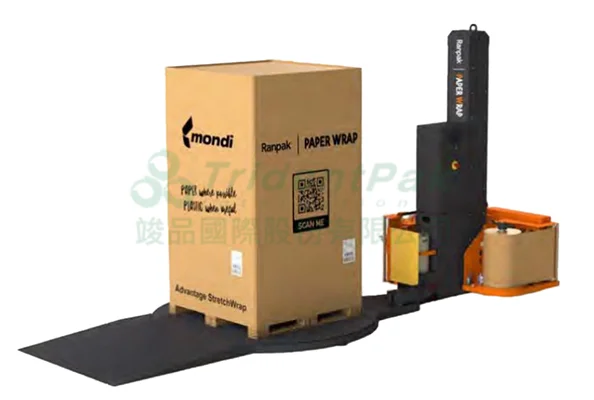

環保紙棧板纏繞機 - 半自動獨立機型（Semiautomatic Stand Alone)

• 自動包裝流程

• 手動進料

• 節省空間

• 包裝速度：每小時最多 25 棧板

• 紙張摺疊裝置：提供最佳穩定性與最少紙張用量

• 採用 Mondi 紙張，碳足跡降低最高達 62%

• 棧板運輸過程中提升穩定性

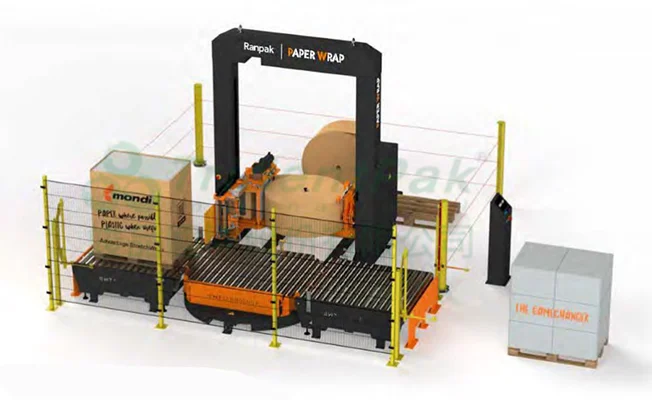

環保紙棧板纏繞機 - 全自動獨立機型（Fully Automatic Stand Alone）

• 自動包裝流程

• 自動進出料

• 包裝速度：每小時最多 40 棧板

• 可整合印刷系統

• 可處理超大型紙捲（Jumbo Reels）

• 摺紙裝置：最低紙張耗用下提供最佳穩定性

• Mondi 紙材：可降低高達 62% 碳足跡

• 棧板運輸過程中提供更高穩定性

環保紙棧板纏繞機 - 全自動整線整合（Fully Automatic Line Integration）

• 自動棧板輸送與包裝

• 包裝速度：每小時最多 70 棧板

• 搭配各種輔助設備與模組（見下方編號說明）

• 可整合至終端產線，全自動化出貨作業

• 可處理超大型 Jumbo 紙捲

• 大量輸送機設計、彈性佈局

• 摺紙裝置：以最低紙耗提供最佳穩定性

• 使用 Mondi 紙材：最多降低 62% 碳足跡

• 提升棧板運輸穩定性

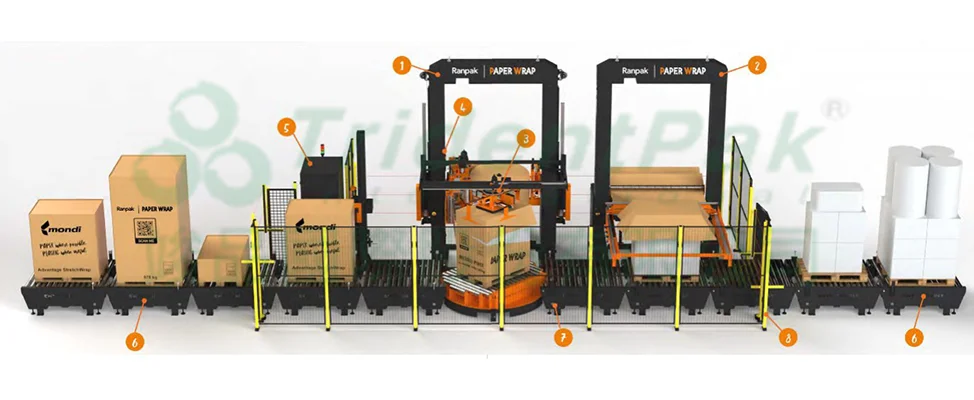

環保紙棧板纏繞機 - 附加模組說明（對應圖上標號）

1.  PaperWrap 全自動紙式棧板纏繞機

2.  PaperTop 全自動上蓋紙片供料器（搭配摺疊臂使用）

3.  DownHolder 無需摺疊臂的情況下壓制紙片用的裝置

4.  Integrated Printing System 整合式印刷系統（可印標籤、LOGO、條碼、QR Code）

5.  Pallet Labeling System 棧板貼標系統（支援 1、2 或 3 面標籤）

6.  Conveying Technology 入料與出料輸送系統，支援客製化佈局

7.  Weighing Technology 內建棧板輸送秤重模組

8.  Safety Equipment 安全防護系統（圍籬、光柵、靜音模組等，可標準或客製）

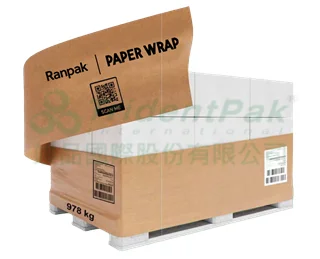

(2)PaperTop：紙張自動上蓋裝置

• 全自動上蓋紙片供應系統

• 需搭配具摺疊臂的下壓裝置使用

• 每小時產能最高達 70 板

• 可調整紙張拉出長度

• 支援最大紙寬至 1800 mm

• 可實現全面覆蓋（包含上蓋）

• 提供最佳保護

• 使用 Mondi 紙材，碳足跡降低最多 62%

• 提高棧板運輸期間穩定性

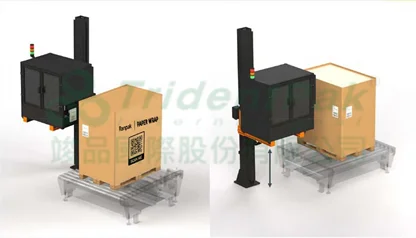

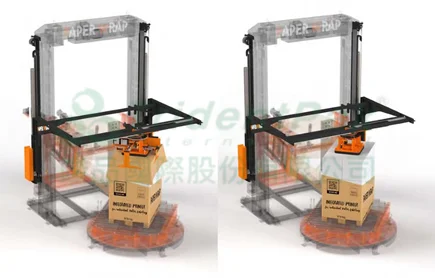

(3)DownHolder：紙蓋下壓裝置（可選配摺疊臂）

可作為 PaperWrap 全自動機的附加模組，適用於上蓋紙片固定。

 - 帶摺疊臂（With Folding Arms）

• 提高纏繞期間棧板穩定性

• 可調壓力控制

• 將紙蓋牢牢壓緊在棧板上

• 可將紙蓋邊緣摺疊包覆棧板邊緣

• 實現上蓋紙四面完整包覆

• 搭配 PaperTop 上蓋供應機使用

• 採用主動式驅動頭控制

• 內建配重，達成高能源效率

• 橫向位移功能，支援棧板輸送移動中操作


- 無摺疊臂（Without Folding Arms）

• 同樣提高纏繞期間穩定性

• 可調壓力控制

• 特別適合輕型與不穩定棧板穩定需求

• 提升產能與速度

• 內建配重機構，提升能源效率

• 橫向位移功能，支援棧板移動作業

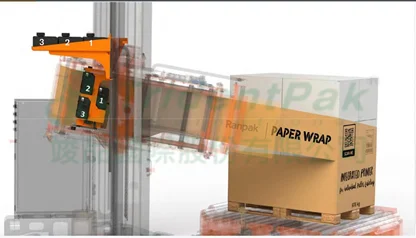

(4) 整合式印刷系統（Integrated Printing System）

適用於 PaperWrap 全自動機型的附加模組

• 適用於個別棧板標示（標籤、Logo、QR Code、條碼等）

• 可選擇 1、2 或 3 個列印頭，對應最大列印高度為 108 / 216 / 324 mm

• 每小時最大處理量達 70 棧板

• 採用高穩定性的壓電噴墨技術與循環墨水槽系統

• 降低標示耗材成本

• 列印效果清晰、濃黑、對比高

• 可連接 ERP 系統自動抓取列印資料

• 支援換板資料動態更新

• 使用無墨匣噴墨系統

• 支援單色（標準）或雙色（選配）

(5) 棧板貼標系統（Pallet Labeling System）

適用於 PaperWrap 全自動機型的附加模組

• 緊湊堅固、支援 3 面貼標的貼標機
• 熱轉印或熱感列印皆可
• 列印解析度最高達 600 dpi
• 支援 1 面、2 面或 3 面貼標
• 僅需 2 個停板位置即可完成 3 面貼標作業
• 可處理最大直徑 350 mm 的大捲標籤
• 彈簧加壓式貼標頭設計，壓貼更穩定
• 適用於 24 小時不間斷作業需求
• 可選擇搭配條碼掃描器或印章驗證機制
• 使用全球知名品牌貼標模組技術
• 標準標籤尺寸：150 x 210 mm（GST）；也可客製其他尺寸
• 每小時處理量：90 棧板（3 面貼標）
• 支援升降軸調整列印高度（選配）

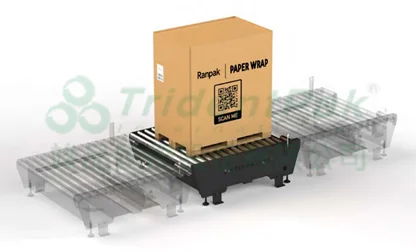

(6) 輸送系統（Conveying Technology）

• 提供標準型或客製化輸送機技術

• 結構堅固、壽命長

• 可選頻率控制版本，調整輸送速度

• 標準輸送寬度：1365 mm（可客製）

• 標準輸送高度：500 mm（可客製）

• 最大棧板重量：1500 / 2000 kg

• 含光柵感測器控制功能

• 可設計多種輸送配置佈局


技術數據：

• 最大棧板尺寸（長 x 寬）：1600 / 1300 mm

• 最大棧板重量：2000 kg

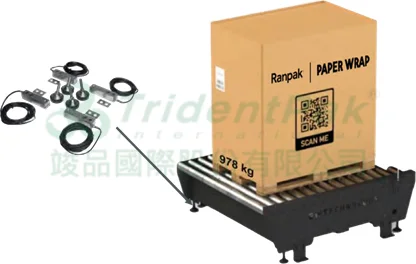

(7) 秤重系統（Weighing Technology）

適用於 PaperWrap 全自動機型的附加模組

• 自動秤重模組整合於輸送機中

• 高精度秤重：誤差僅 ±0.5 kg

• 測得的棧板重量可直接列印於包裝上

• 或透過介面傳送至生產資料管理系統

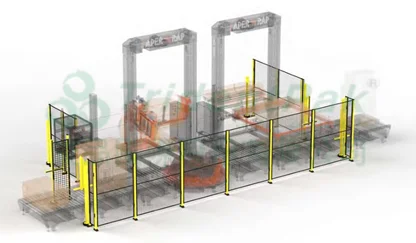

(8) 安全防護系統（Safety Equipment）

• 含護欄、安全門、光柵與靜音裝置

• 可依不同機型獨立設計防護方案

• 標準佈局或客製安全區域皆可配置

• 在最小空間內提供最高等級安全性



你是否也在尋找

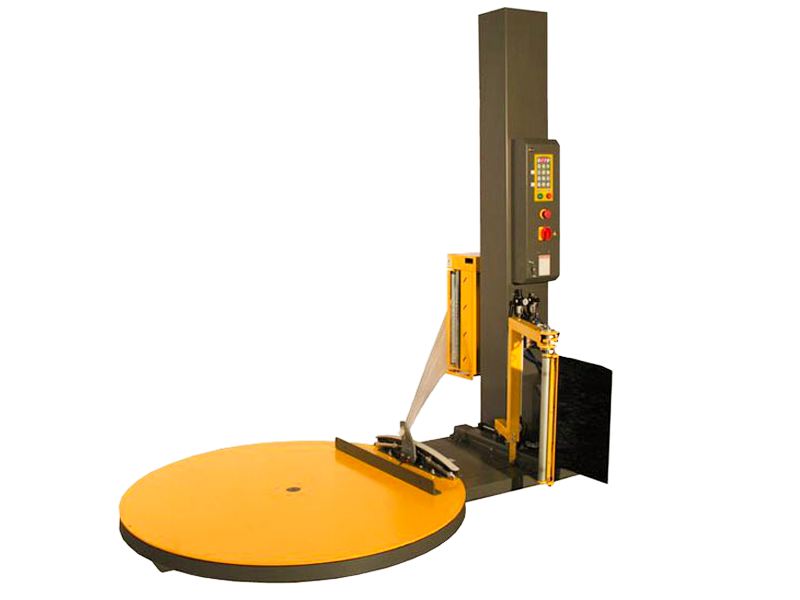

AP360預拉型全自動膠膜棧板機

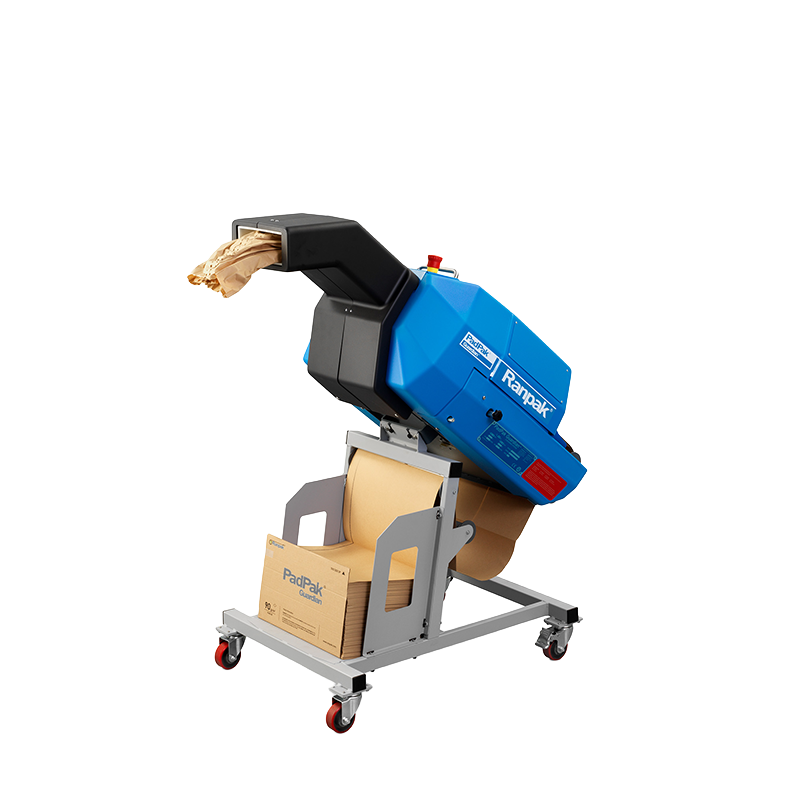

Ranpak PadPak Guardian 高速紙緩衝系統

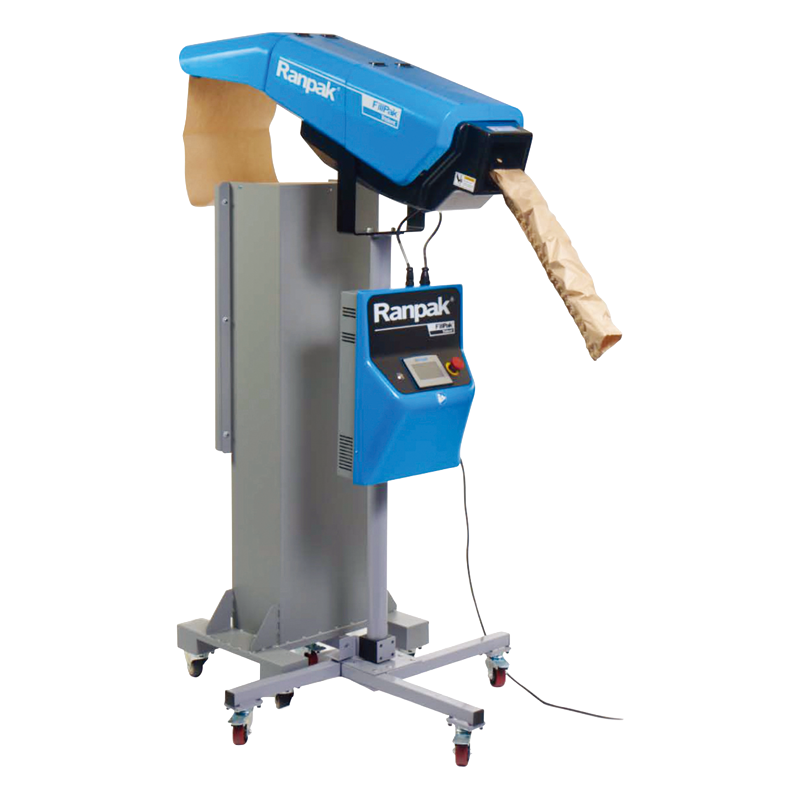

Ranpak FillPak Trident 高效紙填充系統

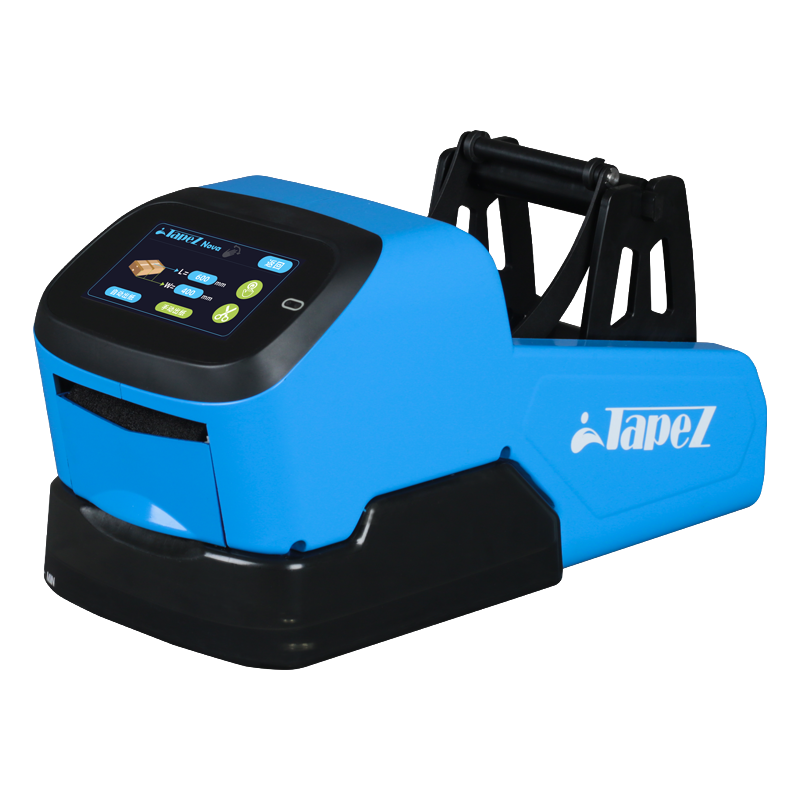

TapeZ Nova 2.0水膠帶機
